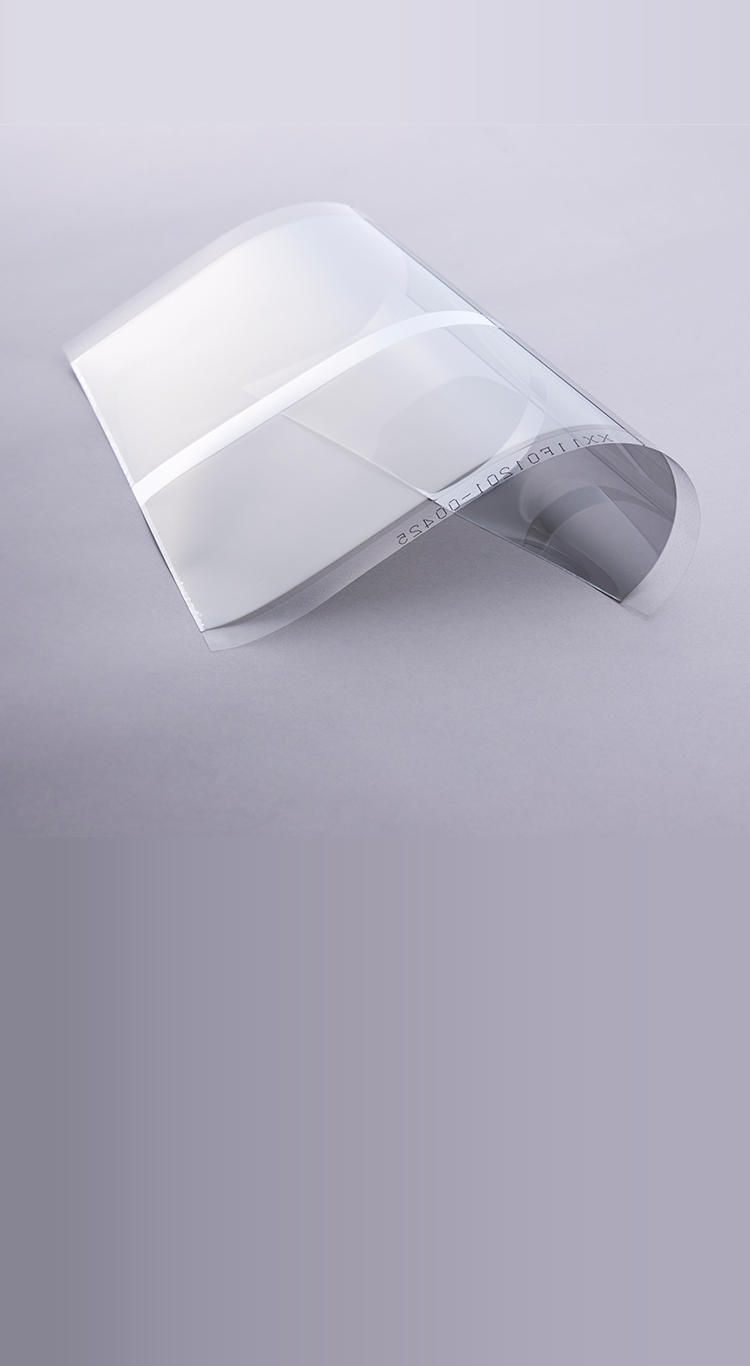

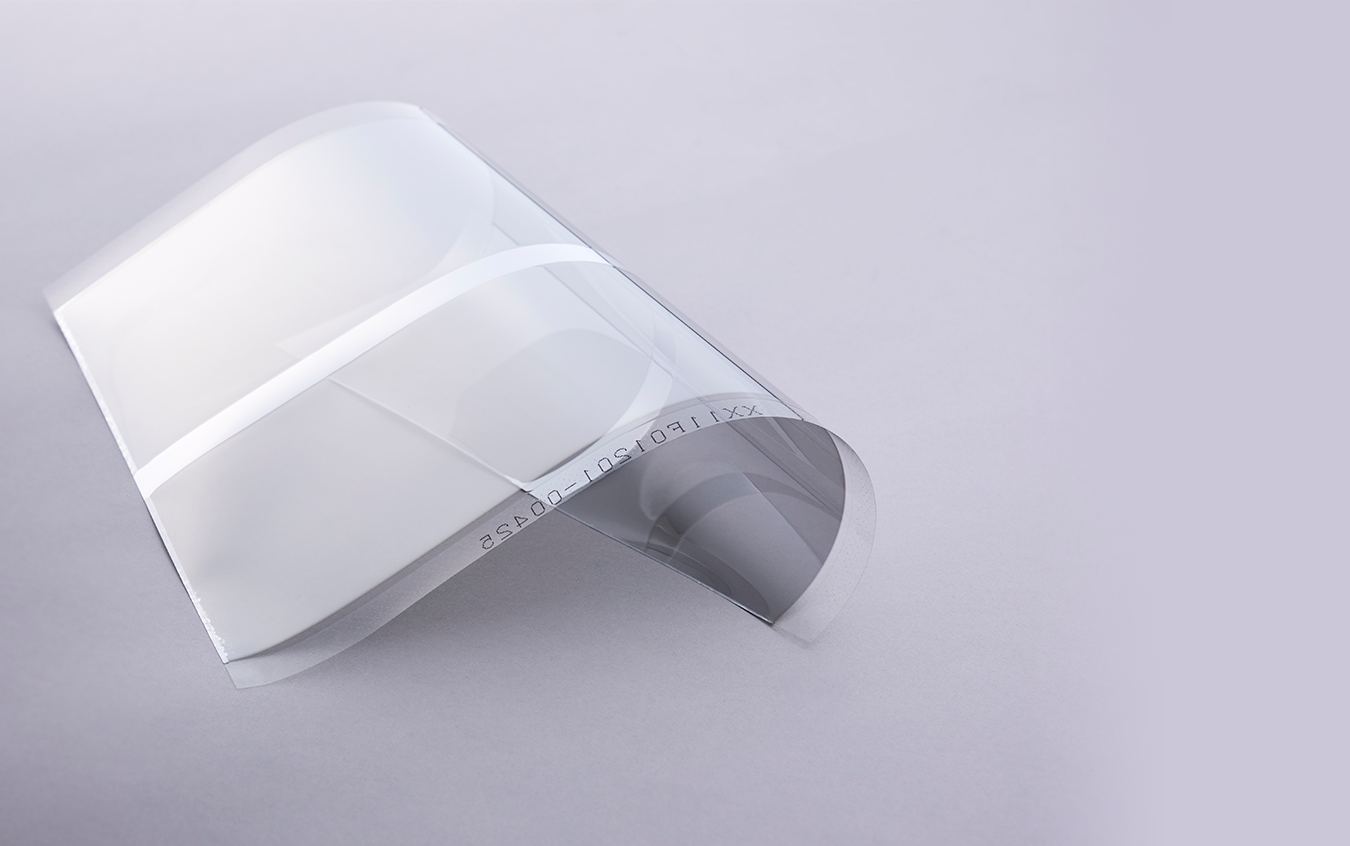

光学膜(偏光膜)

WGF™

这是世界上唯一一个可以从可见光到红外线都可以偏振的偏光膜

本产品是一款独特的偏光膜,除了在宽波长范围内具有良好的偏光特性外,还具有易加工性(易层压、易弯曲加工、易变形切割等)和优异的耐热稳定性。

产品

  • 其他

零件

  • 内饰
  • 外饰
  • 电子工程学

市场

  • 全球

光学膜(偏光膜)

WGF™

关于产品Q&A

联系我们

Q车载方面有成功案例吗?

A 曾采用于DMS、HUD。

Q大小如何?

A 最大尺寸为240x80mm。

Q基材是什么?

A 在厚80um的三乙酰纤维素(TAC)薄膜上有1um左右的线栅层。

WGF™具有从可见光到红外线的偏光能力,并具有优异的耐热稳定性,可用于汽车光学单元。

WGF™具有从可见光到红外线的偏光能力,并具有优异的耐热稳定性,可用于汽车光学单元。

特性01

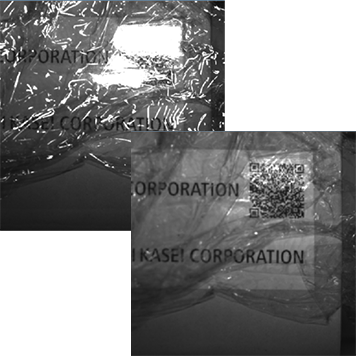

仅切割直接反射光

在近几年不断普及的DMS(Driver Monitor System)中,发生了驾驶员成像时的反射光变成干扰,导致识别率降低的问题。利用WGF™的偏光特性,抑制传感过程中产生干扰的反射光。

特性02

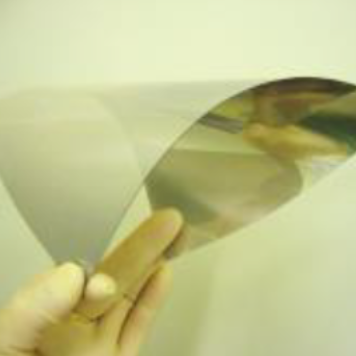

易加工性

WGF™是一种又薄又软的薄膜,便于小片异形加工和曲面设计利用。

特性03

耐热稳定性

与传统的拉伸偏光板不同,WGF™采用纳米压印工艺制造而成,具有高耐热稳定性(光稳定性和尺寸稳定性)。另外,因为是反射型,所以几乎没有热吸收和蓄热。

有效利用方法01

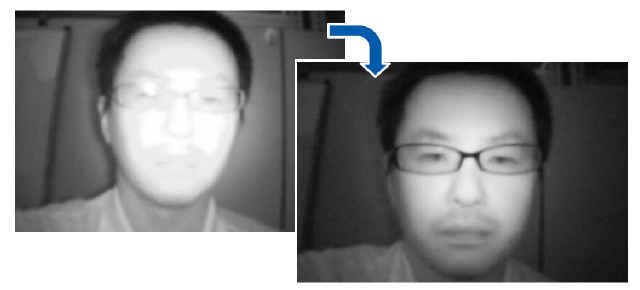

DMS(IR传感器)

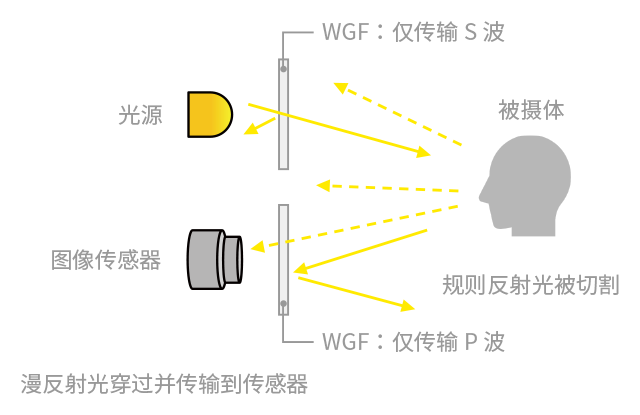

在近几年不断普及的DMS中,发生了驾驶员成像时的反射光变成干扰,导致识别率降低的问题。产生光干扰的反射光具有许多沿特定方向振动(偏光)的成分。如果使用WGF™作为光源和相机的滤镜,可以仅切割此类成分,从而获得清晰的图像。

有效利用方法02

HUD

若通过以下方式使用WGF™,可以提高耐热性。
・安装在背光和LCD之间,可以抑制LCD偏光板吸收S波引起的升温
・安装在LCD之后的光路上、热镜和冷镜位置上,可以抑制升温
・用作PBS(可设计为使用S图像和P图像)

作为光学元件的使用实例

WGF™不仅用于车载用途,还用作近年来不断发展的AR/VR的光学部件。

WGF-PBS

作为偏光板的效果

有关WGF™的详细信息

https://www.asahi-kasei.co.jp/ake-mate/wgf/en/index.html
